11 yếu tố ảnh hưởng đến việc lựa chọn vật liệu sửa chữa

Có một số yếu tố như cường độ, độ bền, hệ số nhiệt giãn nở nhiệt, tính thấm, độ co ngót khô thấp, tính chất hóa học và điện, bảo dưỡng và chi phí phải được xem xét để lựa chọn vật liệu sửa chữa phù hợp, hiệu quả nhất, chi phí hiệu quả.

Điều này đảm bảo một công việc sửa chữa thành công và bền bỉ cung cấp sức mạnh được chỉ định lấy lại. Tuy nhiên, sự sẵn có của các tài liệu liên quan, thiết bị và lao động lành nghề phải được điều tra.

11 yếu tố ảnh hưởng đến việc lựa chọn vật liệu sửa chữa

1. Sức mạnh
Sức mạnh liên kết và nén là các tính chất vật liệu quan trọng trong hầu hết các công việc sửa chữa và bảo vệ. Độ bền của vật liệu cơ sở và vật liệu sửa chữa phải gần như nhau hoặc vật liệu sửa chữa nên cao hơn một chút. Điều này là để đạt được dòng chảy căng thẳng và đồng đều thông qua các vật liệu.

Tuy nhiên, khi độ bền của cả vật liệu cơ sở và vật liệu sửa chữa là lớn, thì vật liệu sửa chữa sẽ gặp sự cố sớm do dòng chảy của ứng suất và biến dạng không đồng đều.

Liên kết giữa bề mặt bê tông cơ bản và vật liệu sửa chữa phải thỏa đáng. Nếu có sự không chắc chắn về độ bền của liên kết, thì các biện pháp thích hợp có thể được xem xét để cải thiện độ bền của liên kết như sử dụng chất kết dính, hệ thống liên kết bề mặt, liên kết cơ học hoặc kết hợp chúng.

2. Độ bền
Vật liệu sửa chữa cần phải bền trong điều kiện phơi sáng mà cấu trúc bị lỗi tiếp xúc. Nó cần chứng minh khả năng chống lại sự tấn công hóa học đầy đủ và chống lại mọi dạng năng lượng như tia cực tím và nhiệt.

3. Hệ số giãn nở nhiệt
Vật liệu sửa chữa phải có hệ số giãn nở gần giống với bê tông hiện có để đảm bảo rằng các ứng suất không đáng có không được chuyển sang giao diện liên kết hoặc chất nền. Không tương thích nhiệt có thể gây ra sự cố ở giao diện hoặc trong vật liệu có độ bền thấp hơn, đặc biệt đối với lớp phủ.

4. Độ co khô thấp
Do thực tế là co ngót nền bê tông đã được hoàn thành, điều cần thiết là vật liệu sửa chữa phải có độ co khô thấp nhất có thể để tiết kiệm liên kết giữa vật liệu sửa chữa và bề mặt bê tông bên dưới.

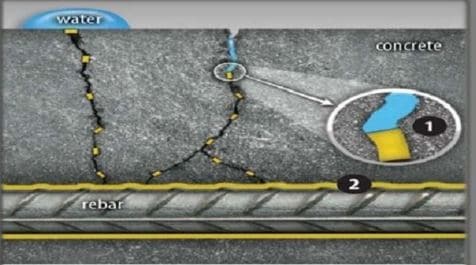

Nếu điều kiện này không được đáp ứng, thì liên kết vật liệu sửa chữa với nền bê tông sẽ bị đe dọa dẫn đến sự phát triển vết nứt hoặc co ngót trên bề mặt. Các vết nứt co ngót cho phép xâm nhập không khí và độ ẩm, do đó các thanh thép sẽ đối mặt với sự ăn mòn.

Các giới hạn đối với vật liệu sửa chữa gốc xi măng đối với độ co ngót khô trong 28 ngày và cuối cùng là 400 và 1000 triệu.

Có thể giảm co ngót vật liệu sửa chữa xi măng bằng cách sử dụng hỗn hợp có w / c thấp , kích thước và khối lượng thực tế tối đa của cốt liệu, phụ gia giảm co ngót hoặc sử dụng các quy trình xây dựng để giảm thiểu khả năng co ngót. Bảo dưỡng vật liệu là rất quan trọng đặc biệt là nếu độ dày nhỏ hơn.

5. Tính thấm

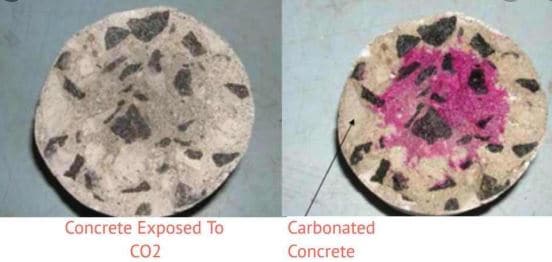

Độ thấm của vật liệu sửa chữa phải thấp để ngăn chặn sự xâm nhập của các chất gây hại như carbon dioxide, nước, oxy và khí công nghiệp và hơi. Điều này là bảo vệ cốt thép khỏi ăn mòn.

Tuy nhiên, nếu vật liệu không thấm nước được sử dụng cho các mảng lớn, lớp phủ hoặc lớp phủ, độ ẩm tăng lên qua bê tông cơ sở có thể bị mắc kẹt giữa bê tông và vật liệu sửa chữa không thấm nước.

Độ ẩm này có thể gây ra sự thất bại tại liên kết hoặc có thể làm cho đóng băng và tan băng nghiêm trọng hơn đáng kể. Các vật liệu sửa chữa hoặc bảo vệ phải cho phép thở bê tông dưới đây.

6. Mô đun đàn hồi
Mô-đun đàn hồi của vật liệu sửa chữa phải tương tự như mô-đun hiện có.

Trong sửa chữa phi cấu trúc, một mô đun vật liệu sửa chữa thấp hơn là mong muốn để giúp thư giãn các ứng suất kéo gây ra bởi co ngót khô hạn chế.

Mô đun đàn hồi tối đa cho vật liệu sửa chữa gốc xi măng thường được lấy bằng 24 GPa.

7. Tính chất hóa học
Độ pH gần bằng 12 (môi trường kiềm) của vật liệu sửa chữa sẽ tốt hơn cho việc chống ăn mòn đối với cốt thép nhúng. Mặt khác, bảo vệ bổ sung cho cốt thép hiện có có thể được cung cấp bởi lớp bảo vệ catốt hoặc lớp phủ cốt thép.

8. Tính chất điện
Các vật liệu có điện trở cao có xu hướng cách ly các khu vực được sửa chữa khỏi bê tông có khả năng ăn mòn.

Sự khác biệt về tiềm năng điện giữa vật liệu sửa chữa và bê tông ban đầu có thể làm tăng hoạt động ăn mòn xung quanh chu vi của khu vực sửa chữa, dẫn đến hỏng sớm. Điều này thường được gọi là vòng anodic hoặc hiệu ứng hào quang.

9. Thuộc tính màu sắc và kết cấu
Đối với sửa chữa bề mặt bê tông kiến ​​trúc, màu sắc và kết cấu của vật liệu sửa chữa không được khác biệt đáng kể so với bề mặt liền kề. Các thử nghiệm có thể được thực hiện trên trang web trước khi bắt đầu công việc sửa chữa thực tế.

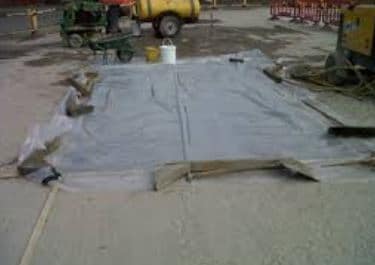

10. Yêu cầu bảo dưỡng
Vật liệu sửa chữa không có hoặc yêu cầu bảo dưỡng tối thiểu là rất mong muốn để giảm chăm sóc sau sửa chữa. Vật liệu sửa chữa cần hiệu quả bảo dưỡng cao có thể bị bảo dưỡng không đúng cách và do đó cường độ được chỉ định sẽ không đạt được.

11. Chi phí vật liệu sửa chữa
Đó là mong muốn sử dụng vật liệu sửa chữa hiệu quả chi phí nhưng biện pháp này nên được chi phí của các tính chất hiệu suất của vật liệu.



Hits: 168
